GPU 서버 구성

Alt text 사진1. 아래에서 부터 PCIe 0 -> 7번 0:A4000, 1:NVMe x4, 2:A4000, 3: empty, 4:A4000, 5:NVMe x4, 6:A4000

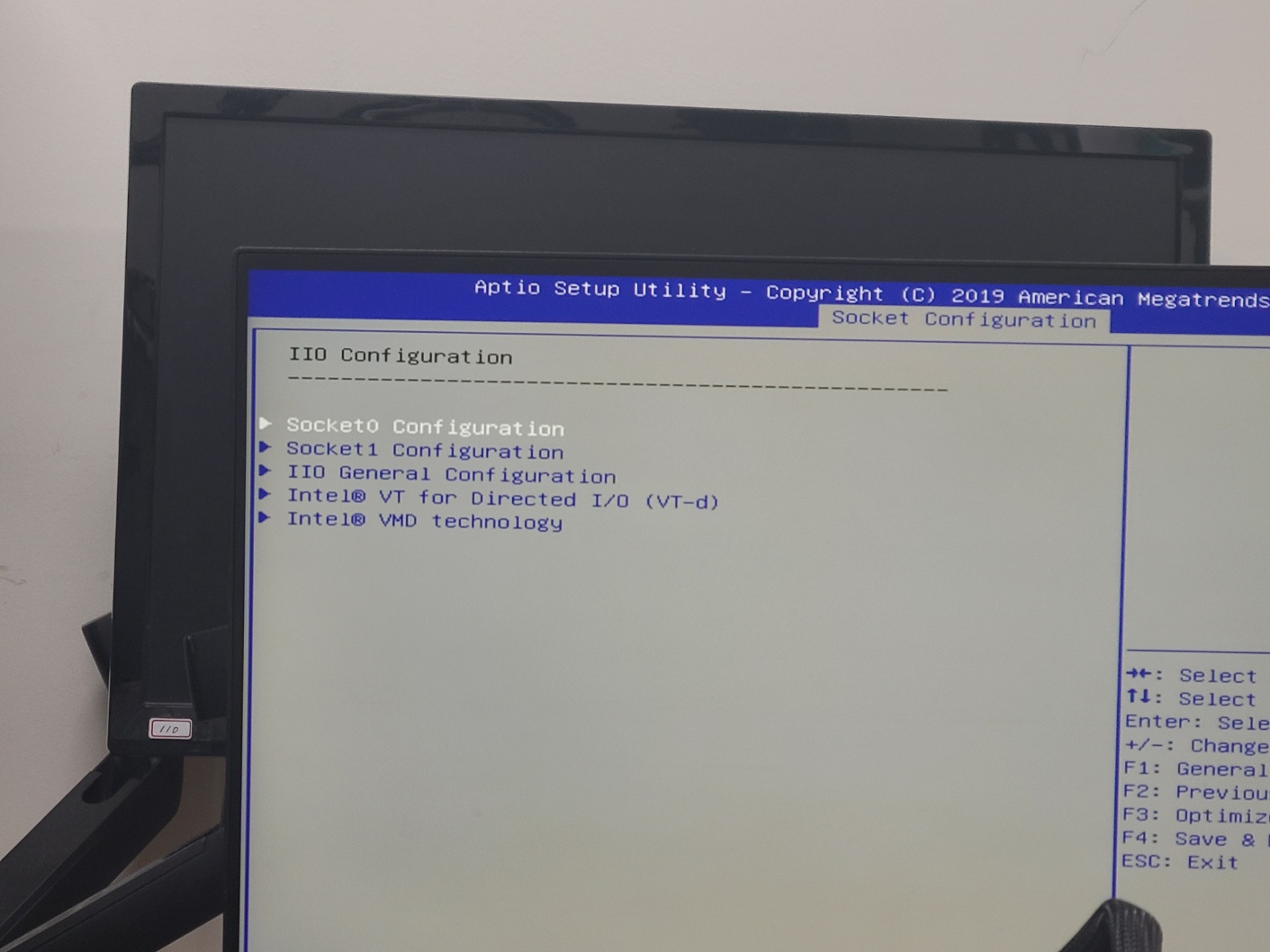

Alt text 사진2. IIO Configuration내에서 Socket0 및 Socket1 Configuration 수정 필요

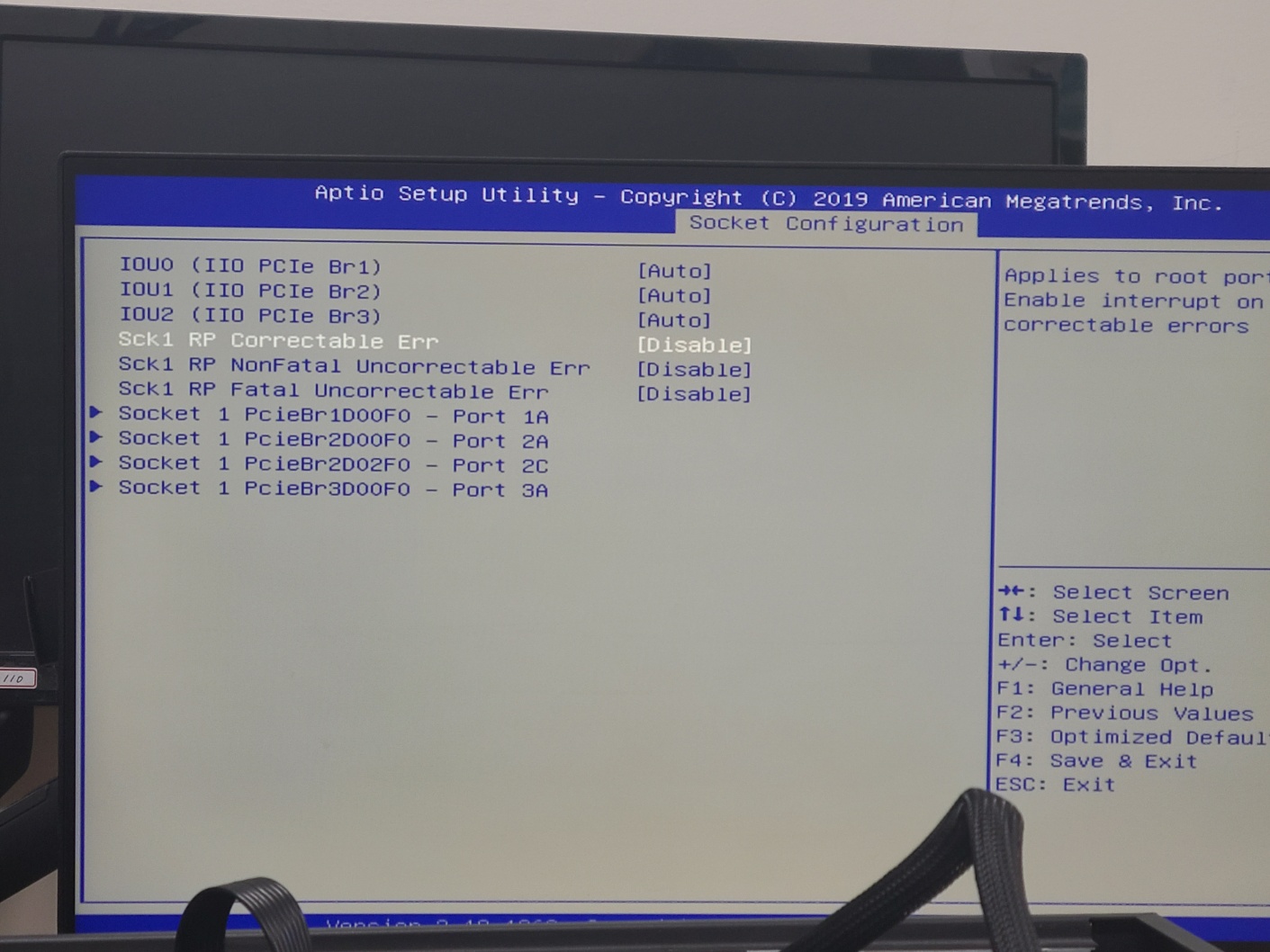

Alt text 사진3. Socket0 Configuration 안에서 IOU 0,1 은 x16, IOU 2는 4x4x4x4 Socket1 Configuration 안에서 IOU 0,2 은 x16, IOU 1는 4x4x4x4

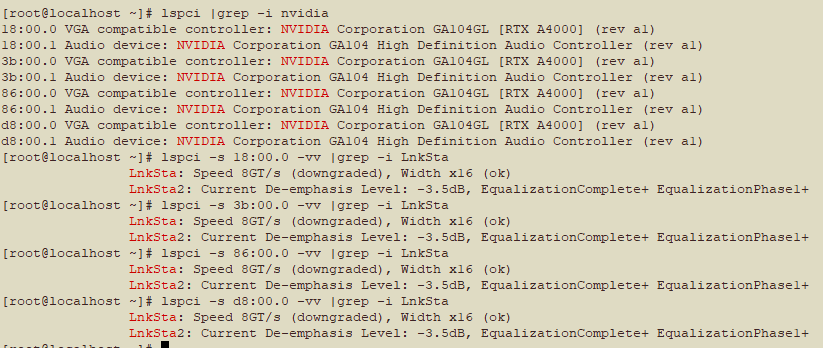

Alt text 사진4. lspci 통해 GPU의 PCIe 레인 확인

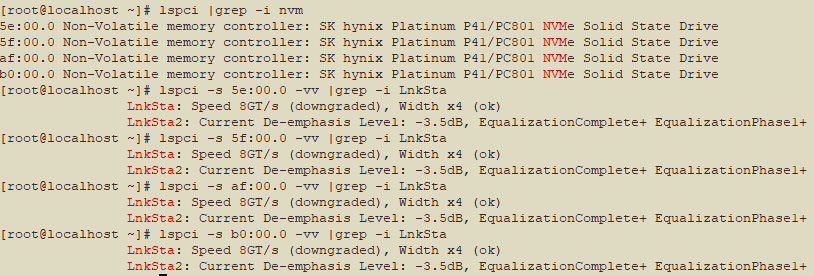

Alt text 사진5. lspci 통해 NVMe의 PCIe 레인 확인

GPU 패스 스루

  1. lspci -nn |grep -i nvidia 확인 ``` 01:00.0 VGA compatible controller [0300]: NVIDIA Corporation GA104GL [RTX A4000] [10de:24b0] (rev a1) 01:00.1 Audio device [0403]: NVIDIA Corporation GA104 High Definition Audio Controller [10de:228b] (rev a1)
  - 10de:24b0, 10de:228b 같이 PCI ID, Device ID 확보
2. `vim /etc/modprobe.d/vfio.conf`

softdep nouveau pre: vfio-pci options vfio-pci ids=10de:24b0,10de:228b disable_vga=1

3. `echo 'vfio-pci' >> /etc/modules-load.d/vfio-pci.conf`
4. `echo "options kvm ignore_msrs=1" >> /etc/modprobe.d/kvm.conf`
5. `vim /etc/default/grub` 에 추가(amd의 경우 intel_iommu=on 대신 amd_iommu=on)

GRUB_CMDLINE_LINUX_DEFAULT=”quiet splash intel_iommu=on iommu=pt video=vesafb:off,efifb:off vfio_iommu_type1.allow_unsafe_interrupts=1”

5. `grub2-editenv create`
6. `grub2-mkconfig -o /etc/grub2.cfg`
7. `dracut -f`
8. `reboot`
9. `dmesg | grep -i vfio` 아래와 유사한 메시지 확인

[root@localhost ~]# dmesg |grep -i vfio [ 0.000000] Command line: BOOT_IMAGE=(hd1,gpt2)/vmlinuz-4.18.0-553.el8_10.x86_64 root=/dev/mapper/rl-root ro crashkernel=auto resume=/dev/mapper/rl-swap rd.lvm.lv=rl/root rd.lvm.lv=rl/swap quiet splash intel_iommu=on vfio_iommu_type1.allow_unsafe_interrupts=1 [ 0.000000] Kernel command line: BOOT_IMAGE=(hd1,gpt2)/vmlinuz-4.18.0-553.el8_10.x86_64 root=/dev/mapper/rl-root ro crashkernel=auto resume=/dev/mapper/rl-swap rd.lvm.lv=rl/root rd.lvm.lv=rl/swap quiet splash intel_iommu=on vfio_iommu_type1.allow_unsafe_interrupts=1 [ 1.045631] VFIO - User Level meta-driver version: 0.3 [ 1.050832] vfio-pci 0000:01:00.0: vgaarb: changed VGA decodes: olddecodes=io+mem,decodes=none:owns=io+mem [ 1.062046] vfio_pci: add [10de:24b0[ffffffff:ffffffff]] class 0x000000/00000000 [ 1.075033] vfio_pci: add [10de:228b[ffffffff:ffffffff]] class 0x000000/00000000

```

각 VM에서 작업 사항 Alt text

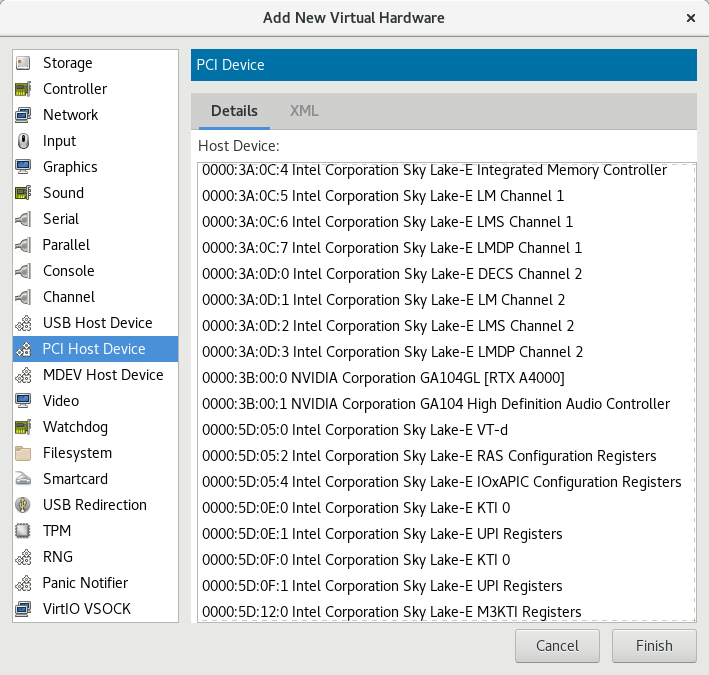

  1. Add Hardware Alt text
  2. PCI Host Device
  3. 0000:XX:XX:X NVIDIA Corporation GA104GL [RTX A4000]
  4. Finish
  5. Add Hardware
  6. PCI Host Device
  7. 0000:XX:XX:X NVIDIA Corporation GA104 High Definition Audio Controller

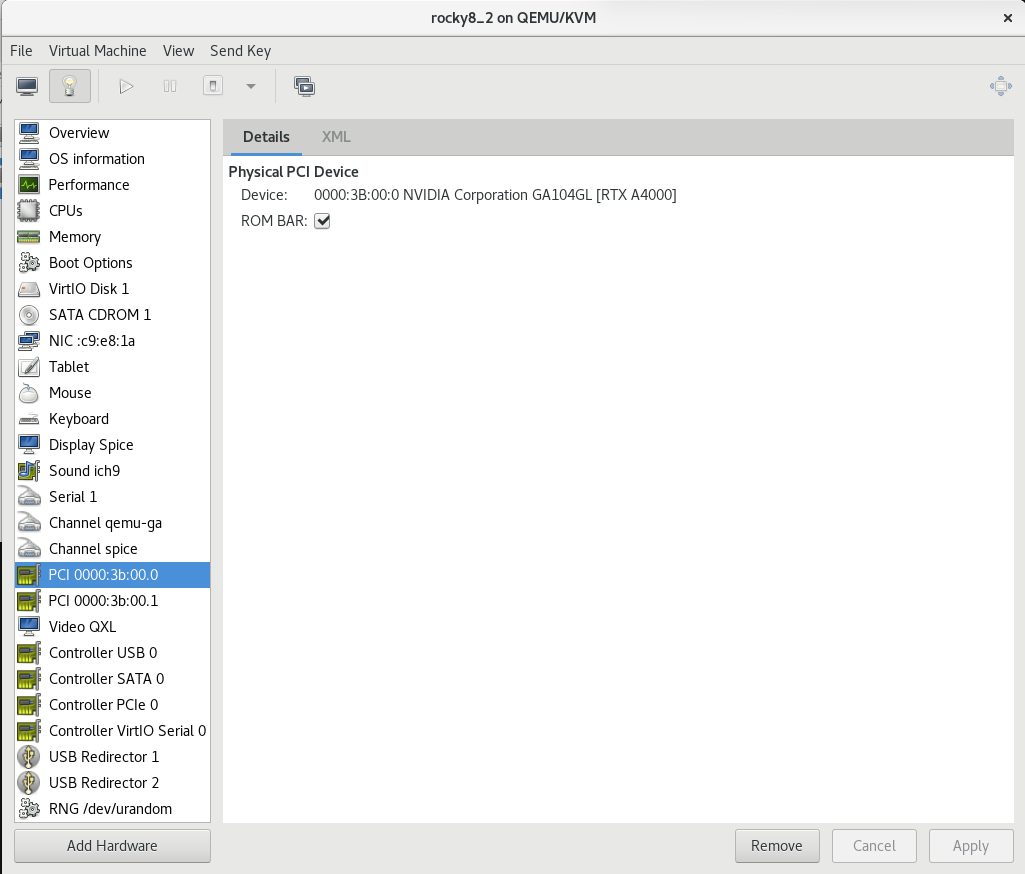

  8. Finish Alt text Alt text

참고

  • https://blog.naver.com/PostView.nhn?blogId=makdan&logNo=221398788627
